一、產品概述

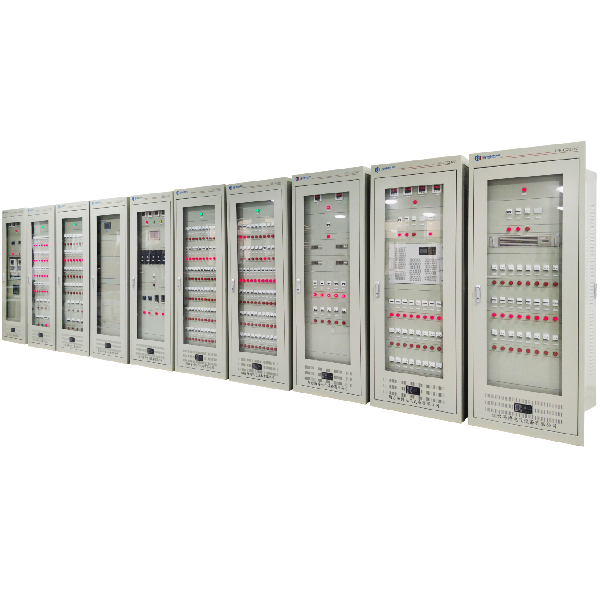

HB-GZDW系列智能高頻開關電源系統是我公司憑借高素質研發隊伍，集多年電源產品的研發經驗、吸收廣大用戶對設備的運行經驗設計研發而成，適合各種行業的高頻開關直流系統及相關配套設備，并且順利通過了許昌開普檢測技術有限公司的各項檢測，取得檢驗報告。
三、系統特點
1、采用高頻開關電源技術、模塊化設計、N+1熱備份，方便安全
2、電壓輸入范圍寬，電網適應性強
3、充電模塊可帶電插拔，維護方便快捷
4、有可靠的防雷及電氣絕綠防護措施，確保系統和操作安全
5、采用大屏幕觸摸屏，點陣液晶顯示，CCFL背光，實現全漢化實時顯示

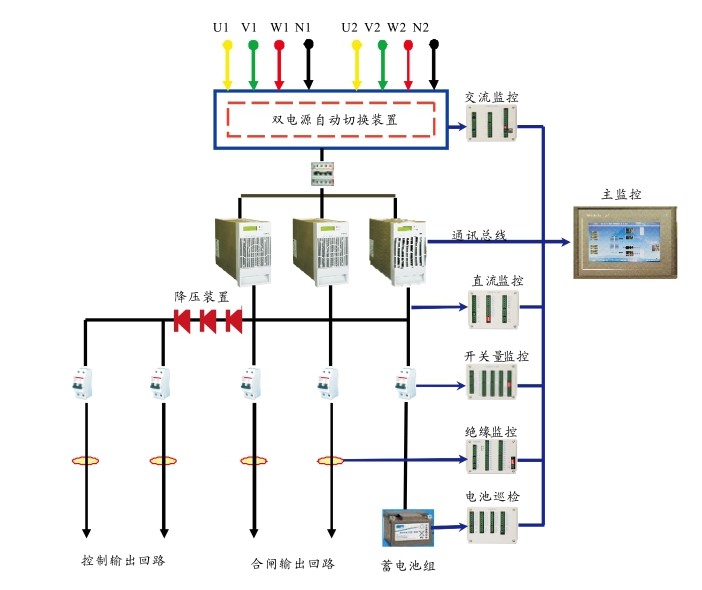

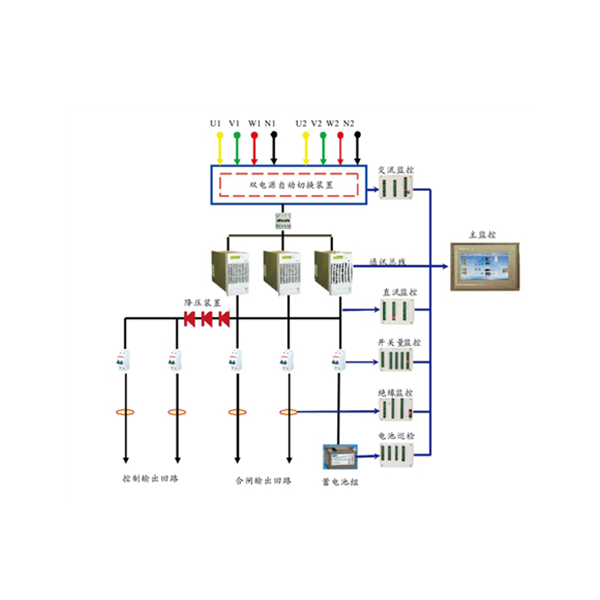

五、系統組成
1、電源柜
（1）額定電流：110V：20A-200A；220V：10A-100A
（2）交流輸入：兩路三相四線，可自動切換互為備用
（3）防雷單元：具有防雷和過電壓保護功能
（4）監控系統：自動管理蓄電池的充放電，全漢字大屏幕液晶顯示，并且可以實現“遙控、遙測、遙信、遙調”功能
（5）逆變模塊：可配1KVA-10KVA逆變模塊
（6）通訊模塊:可配24V48V，10A-50A模塊
（7）柜體尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用戶要求定制）
2、饋電柜
（1）降壓裝置：5級或7級調壓裝置（選配）
（2）饋出回路：合閘標準配置6路，裝配20A-100A直流斷路器；控制標準配置8路，裝配10A-32A直流斷路器，也可按照用戶要求選擇斷路器的容量、數量和品牌
（3）饋電檢測：監測各饋出回路的跳閘信號
（4）絕緣監控：監測母線和各輸出回路的絕緣情況
（5）柜體尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用戶要求定制）
3、蓄電池柜
（1）最大容量：鉛酸電池：200Ah；磷酸鐵鋰：300Ah
（2）柜體尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用戶要求定制）
六、系統特點
1、電力、UPS及通信電源進行整合，共用一組蓄電池，節省投資及方便維護
2、監控系統采用積木式結構，各監控單元之間的通訊全采取電氣隔離，提高可靠性
3、監控系統能把交流柜、電源柜、逆變柜、通信柜、饋電柜及蓄電池的所有運行數據進行統一監測管理，并上傳后臺系統
4、采用大屏幕液晶顯示，全漢化實時顯示及操作、人機界面友好
5、超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所
6、充電模塊采用變頻自然諧振軟開關技術，效率≥96％
7、系統模塊化設計、冗余備份性能可靠安全
8、帶電插拔技術，維護方便快捷
9、全自動智能化鋰電池管理功能
10、RS232/RS485通訊接口，內置多種通訊協議，方便與遠程監控系統通訊實現“四遙＂功能，實現無人值守
